Диагностическое и ремонтное оборудование для сервисных станций.

В современных условиях квалифицированное диагностическое и ремонтное оборудование является необходимым фактором профессионального обслуживания и ремонта современных автомобилей. Наше предприятие предлагает оборудование, оснастку и программное обеспечение для диагностики, ремонта и регулировки топливных и электронных систем дизельного впрыска и их компонентов. Мы обеспечиваем шеф-монтаж оборудования и при необходимости проводим обучение персонала.

Моторная и системная диагностика.

  1. Системные тестеры KTS – универсальные (мультимарочные) приборы с программным обеспечением ESI (tronic) для диагностики различных электронных систем.

    • Бензиновые двигатели, дизели, АКПП, тормозные системы, подушки безопасности, «комфорт- системы»
    • Поддерживают все диагностические протоколы – ISO 9141-2 K/L lines, Blnk-code, SAE-J1850 DLC (GM…), SAE-J1850 SPC (ford) и др.
    • Функции системных тестеров – чтение и стирание из памяти ошибок бортовой диагностики, вывод текущих параметров системы управления в реальном времени в цифровом и графическом виде, управление исполнительными механизмами, функциональные тесты, деблокирование иммобилайзера и т.д

    • Портативный системный энергонезависимый сканер KTS 200 (0 684 400 210). Функциональные особенности:

      Портативный системный энергонезависимый сканер KTS 200
      • Работает с любыми электронными системами управления автомобиля (система управления двигателем, АКПП, АБС, подушками безопасности и т.п.)
      • Оборудован встроенным мультиплексором и ISO-CAN-адаптером.
      • Прибор полностью готов к работе после деблокирования предустановленного программного обеспечения. Обновление загружается в несъемную память тестера через USB-разъем.
      • Тестер идеален для: экспресс-диагностики на приемке, операций техобслуживания, работы в режиме выездной техпомощи и т.п.

    • Системный мультимедийный портативный тестер KTS 670 (0 684 400 670). Функциональные особенности:

      • Практичный полноценный прибор, максимально раскрывающий возможности системной диагностики не только в ремонтной мастерской, но и при работе на выезде или в тестовой поездке.
      • Имеет ударопрочный корпус и многофункциональную рукоять, помощью которой удобно располагается на рулевом колесе.
      • Управляется через сенсорный экран.
      • Быстрой локализации неисправностей способствует встроенный двухканальный мультиметр и осциллограф.

    • Системный диагностический модуль KTS 530, 540, 570 (0 684 400 530, 540,570). Функциональные особенности:

      Системный диагностический модуль KTS 530, 540, 570
      • Превращает имеющийся на сервисе компьютер в мощный диагностический инструмент.
      • Оптимально дополняет мотортестер на базе персонального компьютера до комплексной диагностической станции.
      • Оснащен встроенным ISO-CAN-адаптером, Bluetooth – связью c ПК (KTS 540/570), двухканальным мультиметром и осциллографом (в KTS 530/540 только одноканальный мультиметр).

    • Дополнительные принадлежности для системных тестеров KTS.

      • Кабели – адаптеры, наборы соединительных кабелей, токовая цанга и т.д. (Полная комплектация формируется непосредственно под клиента)

  2. Мотортестеры FSA.

    • Портативный мотор тестер FSA 450 (0 684 010 450). Функциональные особенности:

      Портативный мотор тестер FSA 450
      • 4-х канальный осциллограф.
      • Развертка при работе с двумя каналами до 1 Мгц.
      • «Пиковый» режим для сигналов до 6 Мгц.
      • Возможность автоматического масштабирования по форме сигнала или по типу источника сигнала.
      • Независимый цифровой мультиметр (до 400 В).
      • Различные проверочные алгоритмы для первичной и вторичной цепей зажигания (до 12 цилиндров).
      • Русифицированное ПО, цветной сенсорный экран, ударостойкий корпус.

    • Стационарный универсальный измерительный модуль FSA 720 (0 684 010 500). Функциональные особенности:

      Стационарный универсальный измерительный модуль FSA 720
      • В сочетании с персональным компьютером образует полноценный русифицированный мотортестер.
      • Возможность подключения системного тестера (KTS), газоанализатора, дымомера.
      • Генератор сигналов .
      • Осциллограф с частотным разрешением 50 мГц.
      • Зонды и датчики для измерения различных величин (напряжения, ток, давление, температура и т.п.).
      • Функция продолжительного замера тока разряда АКБ (до 24 часов) с записью результатов.
      • Физический тест прохождения сигнала по шине CAN.
      • Проверка датчиков и их соединений без их отключения от автомобиля.

    • Универсальный диагностический комплекс на базе FSA 720 и KTS – FSA 740 (0 684 010 701, 0 684 010 703 (без системного модуля KTS), 0 684 010 705 (с модулем газоанализатора), 0 684 010 707 (с модулем газоанализатора и дымомера). Функциональные особенности:

      Универсальный диагностический комплекс на базе FSA 720 и KTS – FSA 740
      • Эргономичная передвижная стойка.
      • Вывод данных на монитор и принтер.
      • Дистанционное управление прибором.
      • Поддержка программного пакета ESI (tronic).

Дизельный сервис.

Для оснащения Дизельного Сервиса предлагается испытательный стенд EPS 815 мощностью 15 кВт электронной измерительной системой KMA 802/822, что позволяет сервисным станциям обладать широким потенциалом для ремонта как традиционных, так и современных дизельных систем. Для каждого ТНВД существует набор специального инструмента и оснастки. При диагностике и ремонте компонентов современных систем (EDC, Сommon Rail, насос- форсунки, радиально-плунжерные насосы) используются дополнительные наборы оснаски.

  1. Универсальный стенд EPS 815 мощностью 15 кВт для испытания ТНВД двигателей до 12 цилиндров (0 683 815 001). Функциональные особенности:

    Универсальный стенд EPS 815 мощностью 15 кВт для испытания ТНВД двигателей до 12 цилиндров
    • Безупречная центровка и устойчивость частоты вращения приводного вала гарантирует высокую точность и сходимость измерений.
    • Непосредственный привод вала.
    • Большая масса маховика.
    • Плавное и быстрое регулирование частоты вращения.
    • Позиционная регулировка.
    • Необслуживаемый приводной механизм с высоким КПД.
    • Простота обслуживания благодаря встроенным тахометрам, счетчикам ходов и терморегуляторам.
    • Продолжительный срок службы испытательных трубок: нет необходимости менять их конфигурацию при монтаже насоса (измерительное устройство перемещается во всех трех областях).

  2. Компьютерная измерительная система для традиционных и прогрессивных систем впрыска дизельного топлива KMA 802 (закрепленная на стенде), KMA 822 (отдельная стойка). Функциональные особенности:

    Компьютерная измерительная система для традиционных и прогрессивных систем впрыска дизельного топлива KMA 802 (закрепленная на стенде), KMA 822 (отдельная стойка)
    • Удобная в использовании, точная и вместе с тем перспективная электронная система непрерывного анализа подачи топлива.
    • Высокая воспроизводимость результатов измерений гарантируется прецизионными электронными расходомерами.
    • Минимальное время настройки и измерительная индикация на мониторе в виде диаграмм с цветным обозначением допустимых отклонений делают испытание быстрым и удобным.
    • Посредством программного обеспечения можно предварительно выбрать все важные настройки насосов и определить проверочные шаги.
    • Данные насосов могут импортироваться непосредственно с информационного диска Testdata и пакета Diesel ESI(tronic).

  3. Комплект VPM 844 для испытания электронно-управляемых распределительных ТНВД (1 687 001 844). Функциональные особенности:

    Комплект VPM 844 для испытания электронно-управляемых распределительных ТНВД
    • Все регулировочные работы производятся путем программирования блока управления насосом. При этом решающее значение имеет точность оценки таких параметров, как частота вращения вала, давление, температура, параметры управляющих сигналов.
    • Комплект оборудования позволяет имитировать во время испытания все реальные условия работы насоса на двигателе.
    • К комплекту требуется дополнительное оборудование: прецизионный источник – подает на насос точное постоянное напряжение, системный блок – служит для калибровки и программирования, специальные вычислительные платы и др.

  4. Комплект CRS 845 для испытания насосов типа Common Rail на стенде EPS 815 (1 687 001 845). Функциональные особенности:

    Комплект CRS 845 для испытания насосов типа Common Rail на стенде EPS 815
    • Защита распылителя, необходимая при непрерывно действующем давлении 1600 бар. Рейка высокого давления с датчиком служит как аккумулятор давления со встроенным регулятором.
    • Распределитель разделяет объемный расход перед охлаждением и количественным измерением.
    • Блок управления командует датчиками и клапанами рейки и насоса.
    • Регулирующий клапан служит для регулировки давления рециркуляции проверяемого насоса и симулирует различные режимы работы двигателя.
    • Для охлаждения проверочного масла применяется теплообменник (дополнительная опция).
    • В качестве дополнительных принадлежностей предлагаются крепежные адаптеры для фиксации насосов.

  5. Комплекты CRI 846, CRI Delphi/Denso, CRIN для испытания инжекторов типа Common Rail на стенде EPS 815 (1 687 001 846, 1 687 001 609, 1 687 001 599). Функциональные особенности:

    Комплекты CRI 846, CRI Delphi/Denso, CRIN для испытания инжекторов типа Common Rail на стенде EPS 815
    • Благодаря комплектам на стенде можно тестировать до 6 легковых инжекторов Bosch 1-го и 2-го поколений, Delphi/Denso и инжекторы 1-го и 2-го поколений грузовых автомобилей.
    • Прецизионность оборудования и связанная с ней высокая точность измерения позволяет дизельному специалисту проводить тарировку инжекторов, а также испытания по технологии IMA (количественная калибровка инжектора).

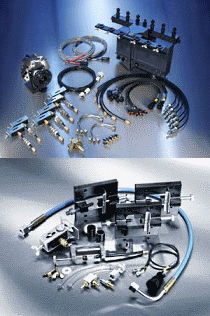

  6. Комплекты дополнительных принадлежностей для испытания насосов Common Rail CP1, CP2, CP3,2, CP4,3, Delphi DFP 1.x, Denso HP2, HP3, Siemens на стенде EPS 815 (дополняет комплект CRS 845).

    • CP 1 – 1 687 010 133
    • CP 2 – 1 687 010 146
    • CP 3 – 1 687 010 135
    • CR Delphi – 1 687 010 161
    • CR Denso – 1 687 010 162
    • CR Siemens – 1 687 010 166

  7. Комплект дооснащения CAM 847 для проверки на стенде EPS 815 насос – форсунок легковые (UI-P), грузовые (UI-N), единичные насосы (1 687 001 847). Функциональные особенности:

    Комплект дооснащения CAM 847 для проверки на стенде EPS 815 насос – форсунок легковые (UI-P), грузовые (UI-N), единичные насосы
    • Компактный набор специальных принадлежностей.
    • Автоматическая процедура проверки в программе EPS 945.
    • Проверочные значения для топливных компонентов Bosch доступны на CD Testdata.
    • Применим для вынесения гарантийных решений.
    • Простая процедура монтажа принадлежностей на стенд.
    • Не требует смена CAM-box.
    • Контроль угла опережения впрыска.

  8. Приборы для проверки форсунок.

    Приборы для проверки форсунок
    • Прибор EFEP 60 H для проверки давления открытия и распыла форсунок P, R, S и Т. Давление – до 400 бар (0 681 200 502).
    • Прибор EPS 100 для проверки форсунок (в том числе и двухпружинных). Контроль давления открытия и распыла. Давление – до 400 бар. Соответствует ISO 8984. (0 684 200 704).
    • Набор адаптеров для проверки распылителей насос – форсунок Volvo, Iveco, Scania.
    • Ванна для улавливания топливного тумана при испытаниях форсунок на EPS 100 и EFEP 60 H (0 984 200 702).

  9. Наборы инструментов, приборы, полумуфты, проверочные форсунки и трубки, приспособления для сборки разборки ТНВД, зажимные приспособления и т.д.

    Обозначение и наименование Номер для заказа
    EPS 720 Прибор для проверки пневматических регуляторов ALDA 0 684 200 610
    Прибор для проверки рядных ТНВД с электронным управлением 0 986 610 101
    Универсальный кабель-переходник для прибора 0 986 610 101 0 986 610 102
    EPS 865 Прибор для проверки электронно-управляемых ТНВД распределительного типа 0 684 200 615
    Согласующие устройство для EPS 865 1 687 022 281
    Набор инструментов для ремонта и регулировки рядных насосов P….S1 0 986 614 240
    Набор инструментов для ремонта и регулировки рядных насосов P….S 3000 0 986 614 250
    Набор инструментов для ремонта и регулировки рядных насосов P….S 3800 0 986 614 260
    Набор инструментов для ремонта и регулировки рядных насосов P….S 7000 0 986 614 270
    Набор инструментов для ремонта и регулировки механических регуляторов 0 986 614 190
    Набор инструментов для электронно-управляемых насосов 0 986 614 400
    Набор инструментов для ремонта и регулировки рядных насосов большого объема 0 986 614 415
    Приспособление для разборки и сборки рядных насосов 0 986 611 993
    Зажимное устройство для рядных и распределительных насосов 0 986 611 248
    Набор инструментов для ремонта и регулировки распределительных насосов 0 986 614 220
    Набор инструментов для ремонта и регулировки распределительных насосов 0 986 614 230
    Зажимные устройства для P, PE, H, PE, R - насосов 1 688 030 141,
    1 688 030 170,
    1 688 030 147,
    1 688 030 150,
    1 688 030 153
    и др.
    Проверочные форсунки для MW, P-, H-, R, VE, E, M, F, A, P-7100/7800 насосов 1 688 901 019,
    1 688 901 116,
    1 688 901 111,
    1 688 901 000
    и др.
    Проверочные трубки для A-, MW-, M-, P, VE.F-, VE.E- насосов 1 680 750 014,
    1 680 750 075,
    1 680 750 089,
    1 680 750 017,
    1 680 750 073,
    1 680 750 085
    и др.
    Стрелочный индикатор с крепежными приспособлениями 1 688 130 130
    и др.
    Держатель форсунок для VE - насосов 0 986 611 876
    Приспособление для разборки и сборки инжекторов Сommon Rail Bosch 0 986 610 130

    • А также другие приспособления, спец. инструмент, приборы необходимые для диагностики и ремонта компонентов топливного впрыска.
    • Все приспособления и инструменты можно заказывать как в комплекте, так и по отдельности.

  10. Программное обеспечение ESI (tronic). Функциональные особенности:

    • Автомобильные запчасти и агрегаты.
    • Нормы времени.
    • Инструкции по поиску неисправностей – SIS (Service Information System).
    • Диагностика блоков управления SD (Sistem Diagnostics).
    • Принципиальные электрические схемы автомобилей .
    • Техобслуживание.
    • Регулировочные данные дизельных агрегатов.
    • Техническая информация по легковым автомобилям (более 15000 моделей), грузовикам (более 11500 моделей), мотоциклам (более 5000 моделей), тягачам, тракторам и спецтехнике (более 8000 моделей).

  11. Проверочное масло для испытательного стенда EPS 815 – Shell Calibration Fluid S. 9365

    • Масло Shell Calibration S.9365 (Shell V-Oil 1404) – жидкость для калибровки дизельной топливной аппаратуры по стандарту DIN ISO 4113

Окончательная спецификация требует индивидуального обсуждения.

Наш Дизельный Центр непосредственно использует для производства работ аналогичное оборудование торговой марки Bosch.

По интересующим Вас вопросам Вы можете обратиться по телефону в разделе Контакты или по электронной почте
